Informasi Teknis
Panduan Instalasi
Untuk ROOGA
Untuk COLOR BEST
PSB Singapura

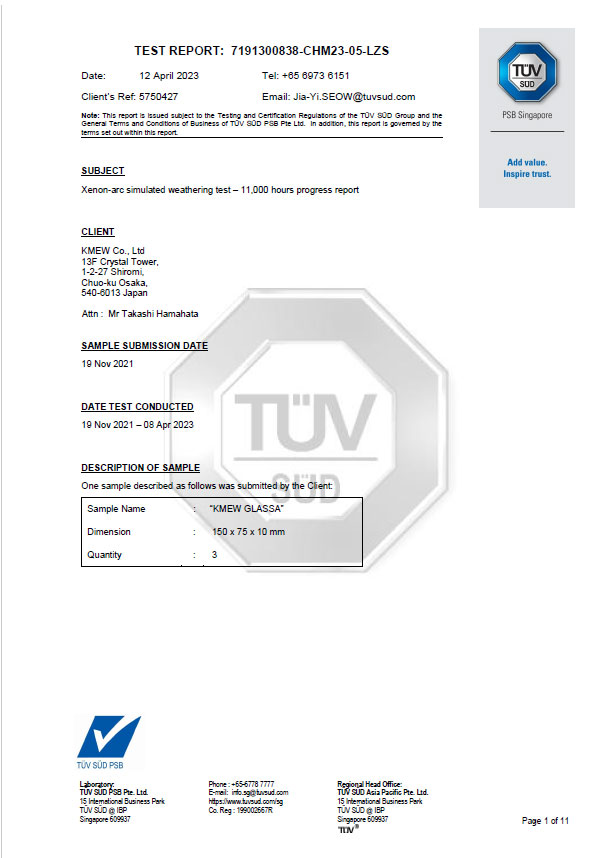

Warna coating KMEW GLASSA tidak memudar sesuai dengan hasil pengujian merujuk pada Singapore Productivity and Standards Board.
JIS (Japanese Industrial Standards)
Genteng atap KMEW memenuhi persyaratan Japanese Industrial Standards.
Item yang Dinilai | Metode Penilaian Standar JIS | Status | |
---|---|---|---|
ROOGA | COLOR BEST | ||
Beban fraktur lengkung | JIS A 5423 | Lebih dari 1300N | Memenuhi Syarat |
Ketahanan benturan | JIS A 5423 | Memenuhi Syarat *1 | Memenuhi Syarat |
Penyerapan air | JIS A 5423 | Memenuhi Syarat *1 | Memenuhi Syarat |
Ketahanan abrasi | JIS A 5423 | Memenuhi Syarat *1 | Memenuhi Syarat |
Ketahanan perembesan air | JIS A 5423 | Memenuhi Syarat *1 | Memenuhi Syarat |
Ketahanan cuaca | JIS A 5423 | Memenuhi Syarat *1 | Memenuhi Syarat |
Lengkungan akibat penyerapan air | JIS A 5423 | Memenuhi Syarat *1 | Memenuhi Syarat |
Ketahanan es | JIS A 5423 | Memenuhi Syarat *1 | Memenuhi Syarat |
Ketahanan terbakar | Sertifikat Tidak Mudah Terbakar | NM-4863 | NM-2093 |
<Catatan>
JIS A 5423: Atap sirap semen dekorasi untuk rumah tunggal.
*1: ROOGA telah melewati pengujian sesuai dengan JIS A 5423 untuk referensi karena ROOGA tidak dikategorikan sebagai atap sirap semen dekorasi.
JIS (Japanese Industrial Standards): standar nasional Jepang yang menetapkan spesifikasi, metode pengukuran dan sebagainya untuk barang produksi Jepang.
Sifat Material
Item | Unit | Hasil Uji | Keterangan | |
---|---|---|---|---|
ROOGA | COLOR BEST | |||
Kalor jenis | J/g・K cal/g・℃ |
Dalam pengujian | 1.01 0.241 |
Nilai pengukuran uji eksternal (metode kalorimeter adiabatik) |
Kerapatan | g/cm³ | 1.36 | 1.74 | Nilai uji internal |
Ketebalan pelat | mm | 9.20 | 5.63 | Nilai pengukuran uji eksternal |
Kapasitas termal | J/cm³・K cal/cm³・℃ |
Under testing | 1.76 0.420 |
Kapasitas panas spesifik × Kerapatan |
Konduktivitas termal | W/m・K kcal/h・m・℃ |
0.370 | 0.311 0.267 |
Nilai pengukuran uji eksternal (JIS A 1412-2) |
Resistensi termal | m²・K/W h・m²・℃/kcal |
0.0200 | 0.0415 0.0483 |
Tebal rata-rata material atap ÷ Konduktivitas termal |
Koefisien ekspansi linear | /℃ | Dalam pengujian | 12.4×10-6 | Pengujian internal |
Porositas | % | 35.8 | 28.9 | Pengujian internal (metode porosimeter merkuri) |
Resistensi permeabilitas | m²・s・Pa/ng m²・h・mmHg/g |
Dalam pengujian | 24.7×10-3 51.5 |
Nilai pengukuran uji eksternal (JIS A 1324) |
Resistensi permeabilitas spesifik | m²・s・Pa/ng m²・h・mmHg/g |
Dalam pengujian | 24.7×10-3 51.5 |
Resistensi permeabilitas ÷ ketebalan pelat |
Angka di atas adalah referensi dan tidak menjamin angka yang sebenarnya
