1時間耐火構造認定｜鉄骨造｜縦張り(内装材指定なし)
1時間耐火
個別認定
鉄骨造
内装材指定なし
縦張り
フラットデザインパネル
ネオロック
フィルテクトN

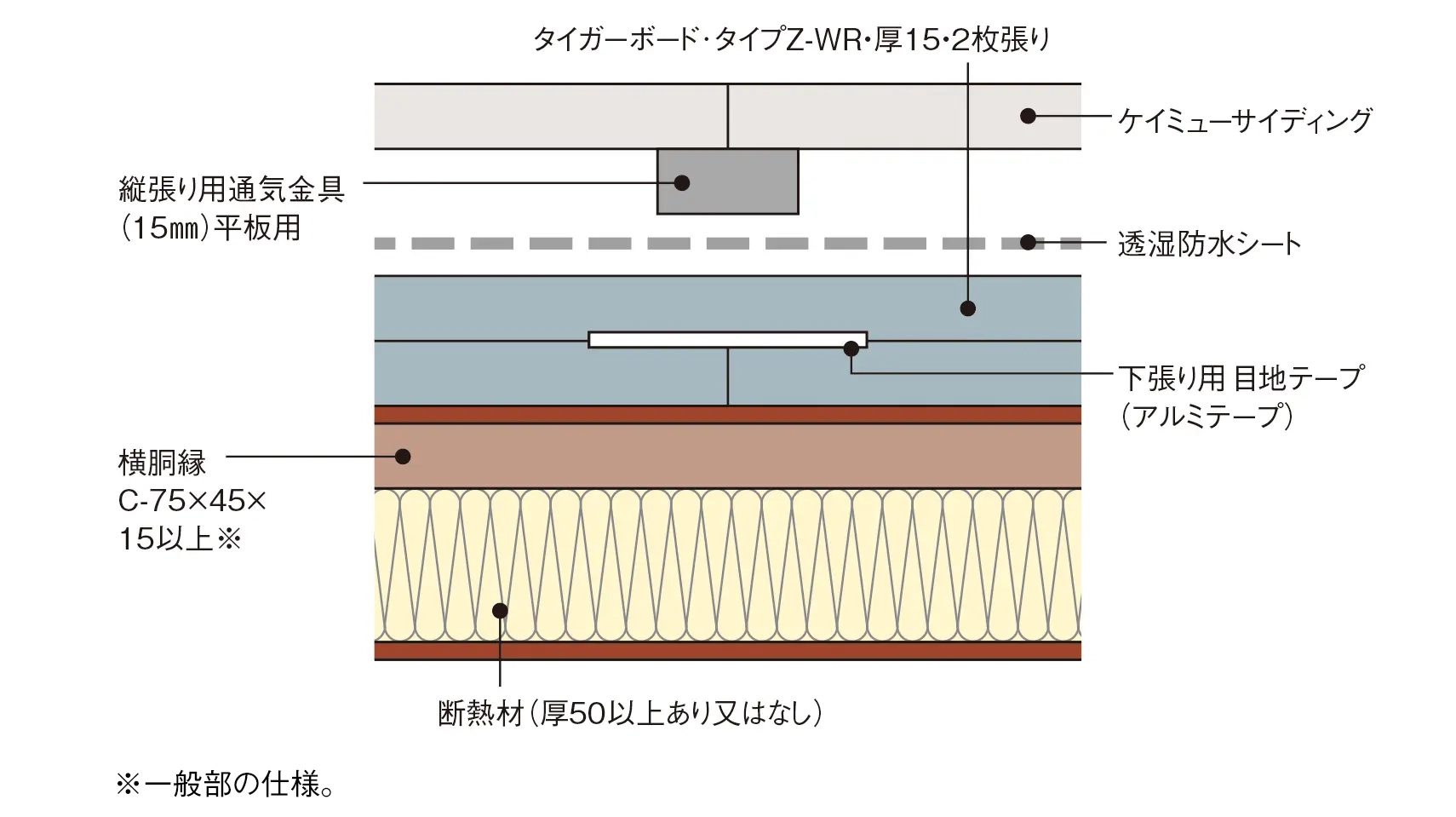

構成図を確認する構成図を閉じる
- ※１ 内装仕上げ材を施工される際は、法令（内装制限等）や建築主事判断に従い、設計・施工を行ってください。
- ※2 タイガーボード・タイプZ-WRは防水性･防カビ性を付加していますが、タイガーボード・タイプZ-WRの施工後2週間以内に透湿防水シートを施工してください。「タイガーボード・タイプZ-WR」15mm厚の詳細については、納期も含め、吉野石膏（株）にお問い合わせください。
- ※3 外装下張り材の縦目地部

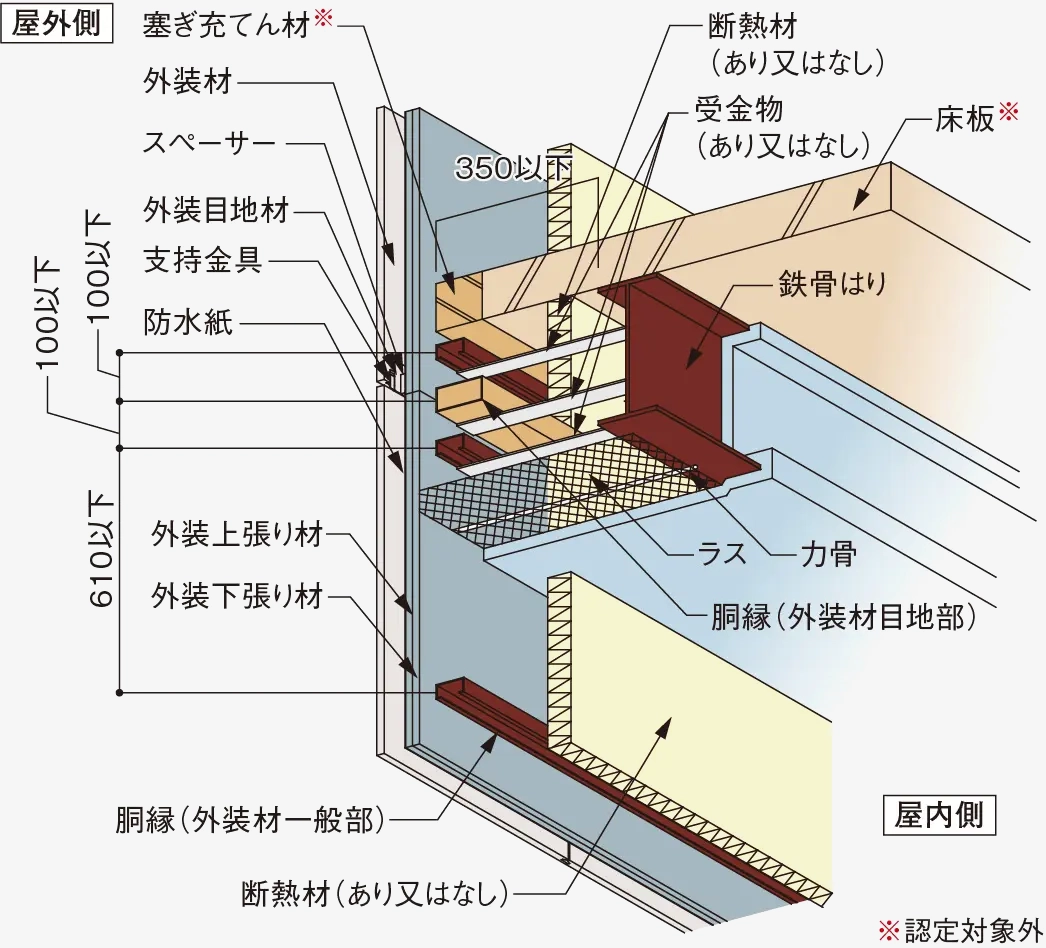

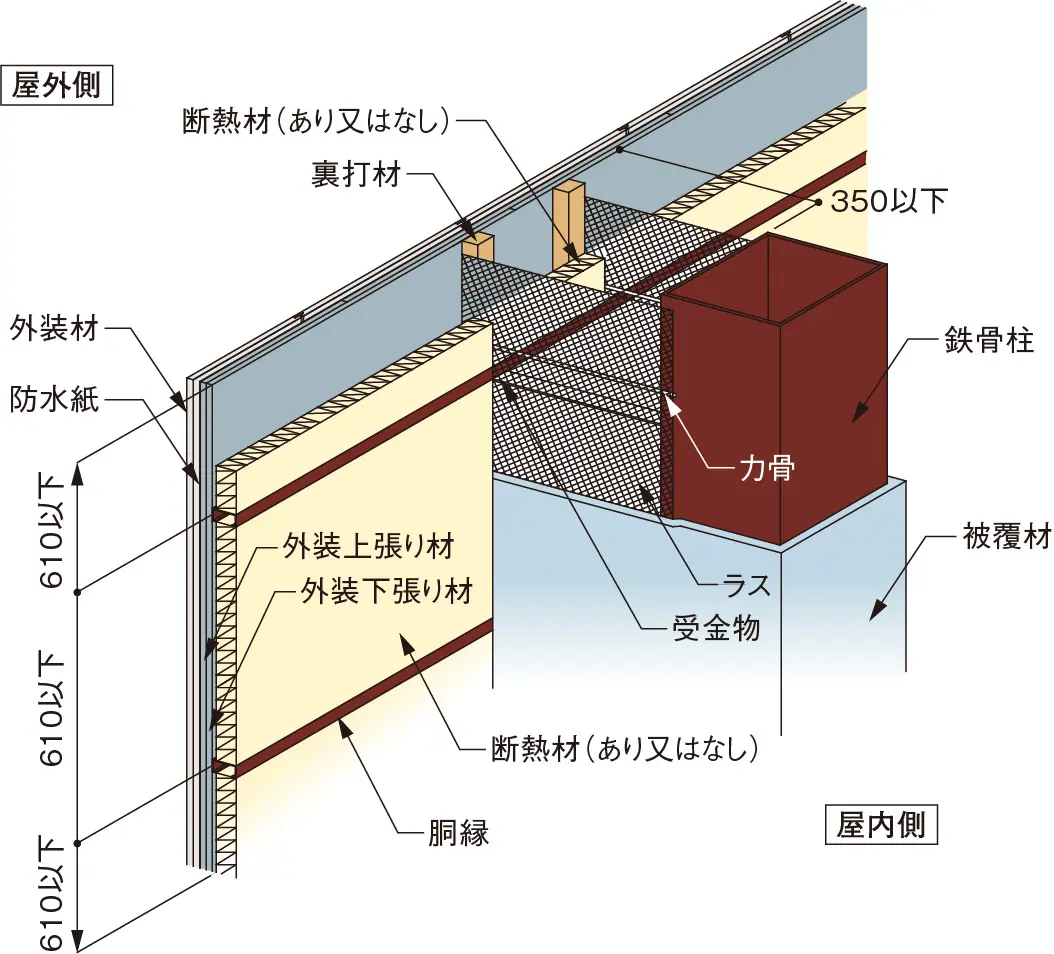

外壁（非耐力壁）の1時間耐火構造認定
| 適用商品（縦張りのみ） | 認定番号 | 断熱材 | 外装材下張り材へのテープ貼り | 認定書 ダウンロード |
|
|---|---|---|---|---|---|
| 横方向 | 縦方向※ | ||||
| フラットデザインパネル ネオロック フィルテクトN |
FP060NE-0247（1） | なし | なし | あり |  |
| FP060NE-0247（2） | あり | |
|||
●梁および柱の合成被覆耐火構造認定も取得しております。 ※外装下張り材の縦目地部
対象外壁材
横同縁(C形鋼)の断面サイズと固定間隔
●横胴縁（C形鋼）は、応力度計算結果やたわみを考慮して、断面サイズと固定間隔を決めてください。
●ただし、次の表に示す胴縁断面に応じた固定間隔を超えることはできません。
●固定間隔が下表を超える場合は、別途縦枠などを入れて、固定間隔を短くするか胴縁断面の大きい胴縁を検討してください。
■胴縁断面と固定間隔（一般部）
| 胴縁断面 | 厚み | 固定間隔 | ||||
|---|---|---|---|---|---|---|
| 3000以下 | 4000以下 | 4500以下 | 5000以下 | 5500以下 | ||
| C-75×45×15 | 2.3 | ○ | × | |||
| C-100×50×20 | 2.3 | ○ | × | |||
| 3.2 | ○ | |||||
■胴縁断面と固定間隔（横目地部）
| 胴縁断面 | 厚み | 固定間隔 | ||||
|---|---|---|---|---|---|---|
| 3000以下 | 4000以下 | 4500以下 | 5000以下 | |||
| C-100×50×20 □-100×100 |
2.3 | ○ | × | |||
| 3.2 | ○ | |||||
梁の合成被覆1時間耐火構造認定
| 認定番号 | 断熱材 | 外装材下張り材へのテープ貼り | 外壁 | 認定書 ダウンロード |
|
|---|---|---|---|---|---|
| 横方向 | 縦方向※ | ||||
| FP060BM-0585（1） | なし | なし | あり | 外壁1時間耐火構造認定 FP060NE-0247（1）に限る | |
| FP060BM-0585（2） | あり | 外壁1時間耐火構造認定 FP060NE-0247（2）に限る | |
||
※外装下張り材の縦目地部
■主な仕様
被覆材：吹付けロックウール（NM-8601）
外壁：FP060NE-0247（1）または（2）に限る
梁：H-250×125×6×9の断面以上
■梁の垂直断面図
●梁部の胴縁については、外装材の割付けの仕方で異なるため、［1］〜［3］の3種類の場合で認定を取得しています。

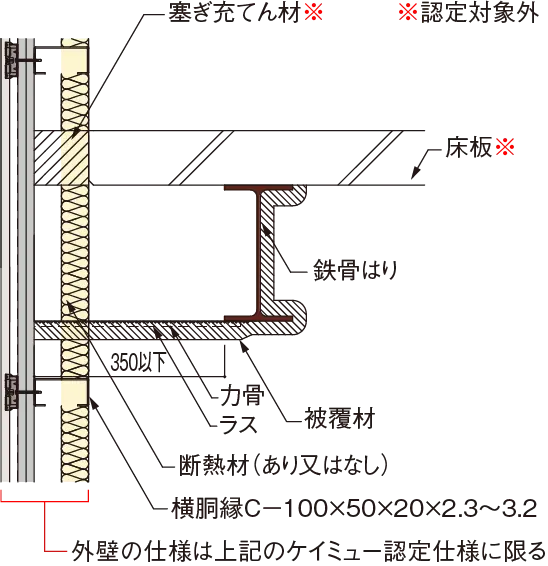

［1］梁部に胴縁がない場合

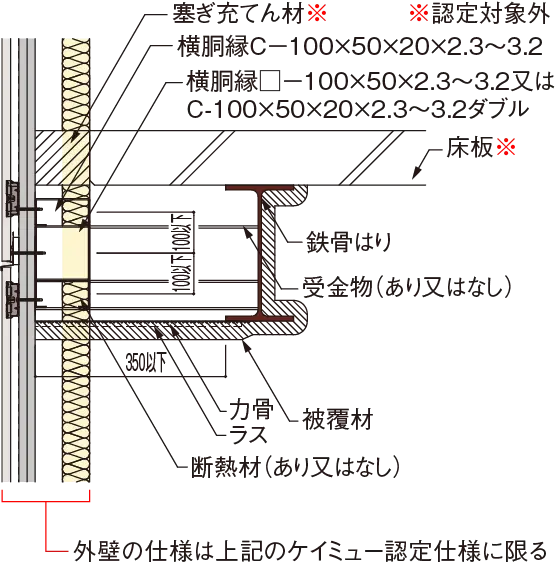

［2］柱部に胴縁がある場合

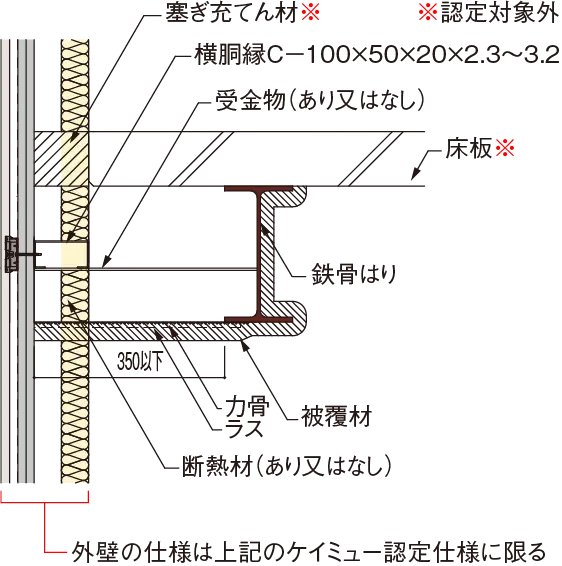

［3］柱部に外装材目地部がある場合
