1時間耐火構造認定｜鉄骨造｜横張り(内装材指定なし)
1時間耐火
個別認定
鉄骨造
内装材指定なし
横張り
フィルテクトN
フィルテクトE
エクセレージ※
SOLIDO typeF facade
※対象商品には条件があります。

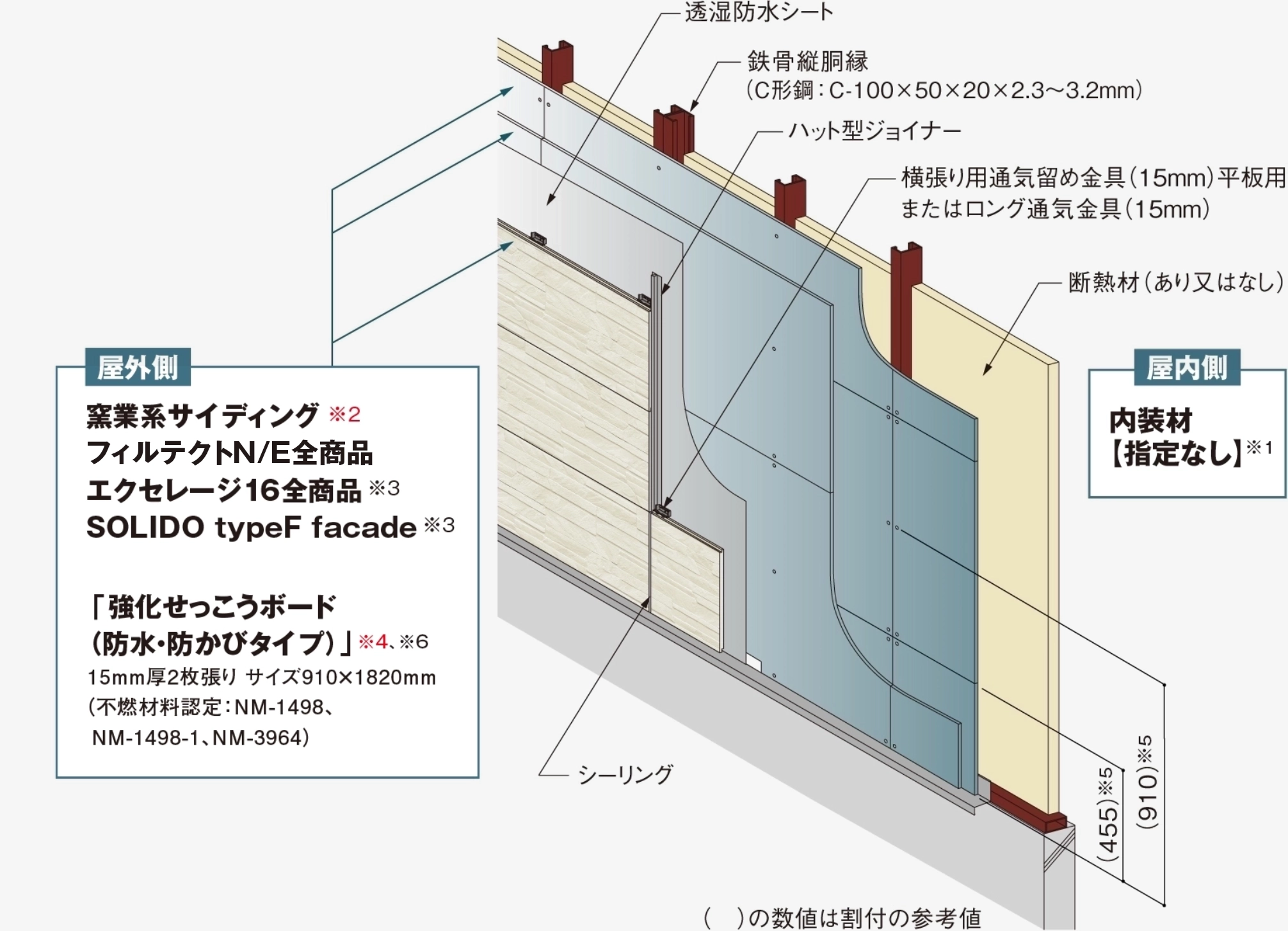

構成図を確認する構成図を閉じる
- ※１ 内装仕上げ材を施工される際は、法令（内装制限等）や建築主事判断に従い、設計・施工を行ってください。
- ※2 商品により、認定番号が異なります。
- ※3 エクセレージ16、SOLIDO typeF facadeは一般地域限定商品です。
- ※4 強化せっこうボードの下張り･上張りの接合部横方向がそれぞれ重ならないように施工してください。
図中の※5の寸法は、接合部横方向が重ならないための下張り・上張りの1段目の幅寸法例です。なお、接合部縦方向の重なりおよび、外装材横目地部と
接合部横方向の重なりは問題ありません。 - ※5 強化せっこうボードが厚さ15mm(910mm×1,820mm)の寸法例です。厚さ21mm(606mm×1,820mm)の場合は別途ご検討ください。
- ※6 防水性・防かび性を付加した強化せっこうボードですが、施工後2週間以内に透湿防水シートを施工してください。
- ※7 断熱材はロックウール又はグラスウールに限る。
外壁（非耐力壁）の1時間耐火構造認定
| 対象外壁材 | 認定番号 | 断熱材 | 認定書 ダウンロード |
|---|---|---|---|
| フィルテクトN | FP060NE-0271（1） | なし |  |
| FP060NE-0271（2） | あり | |
|
| フィルテクトE エクセレージ16 SOLIDO typeF facade |
FP060NE-0275（1） | なし | |
| FP060NE-0275（2） | あり | |
●梁および柱の合成被覆耐火構造認定も取得しております。
対象外壁材
| フィルテクトN（16mm厚） | |
|---|---|
| フィルテクトE（16mm厚） | |
| エクセレージ（16mm厚） | |
| SOLIDO typeF facade |
認定の特長
アルミテープが不要
アルミテープ（目地テープ）が横方向・縦方向とも不要です。

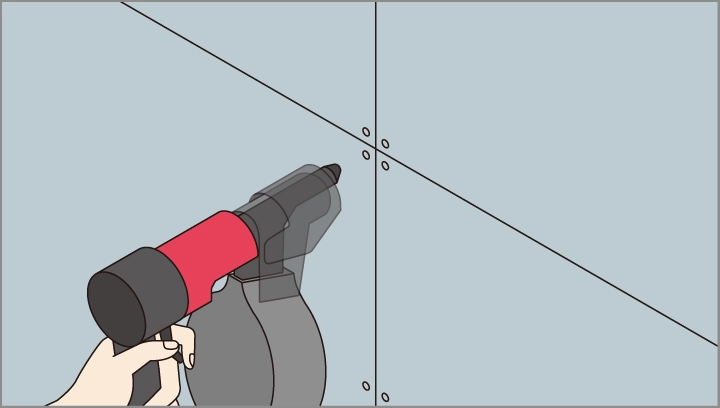

釘留め施工が可能。
強化せっこうボードの釘留め施工が可能。1本あたりの留付本数も減らせます。（ビス留め施工も可能）
横目地重なりの制限緩和。

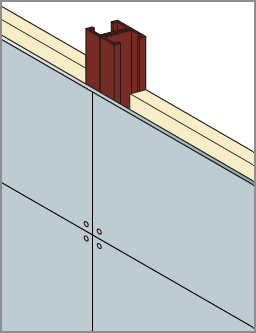

サイディングの横目地位置に制限はありません。ただし、強化せっこうボードの下張りと上張りの横目地は揃わないようにしてください。
梁・柱の合成被覆1時間耐火構造認定
| 認定区分 | 対象外壁材 | 認定番号 | 断熱材 | 備考 | 認定書 ダウンロード |
|---|---|---|---|---|---|
| 梁 | フィルテクトN（16mm厚） | FP060BM-0693（1） | なし | 外壁認定FP060NE-0271（1）とのセット使用に限る | |
| FP060BM-0693（2） | あり | 外壁認定FP060NE-0271（2）とのセット使用に限る | |
||
| フィルテクトE（16mm厚） エクセレージ（16mm厚） SOLIDO typeF facade |
FP060BM-0706（1） | なし | 外壁認定FP060NE-0275（1）とのセット使用に限る | |
|
| FP060BM-0706（2） | あり | 外壁認定FP060NE-0275（2）とのセット使用に限る | |
||
| 柱 | フィルテクトN（16mm厚） | FP060CN-0945（1） | なし | 外壁認定FP060NE-0271（1）とのセット使用に限る | |
| FP060CN-0945（2） | あり | 外壁認定FP060NE-0271（2）とのセット使用に限る | |
||
| フィルテクトE（16mm厚） エクセレージ（16mm厚） SOLIDO typeF facade |
FP060CN-0948（1） | なし | 外壁認定FP060NE-0271（2）とのセット使用に限る | |
|
| FP060CN-0948（2） | あり | 外壁認定FP060NE-0275（2）とのセット使用に限る | |
- ●梁はH形鋼で次のいずれか。 ①H-200×100×5.5×8mmの断面寸法以上、②H-248×124×5×8mmの断面寸法。
- ●柱は角形鋼□-150×150×6mmの断面寸法以上
◎梁の垂直断面図

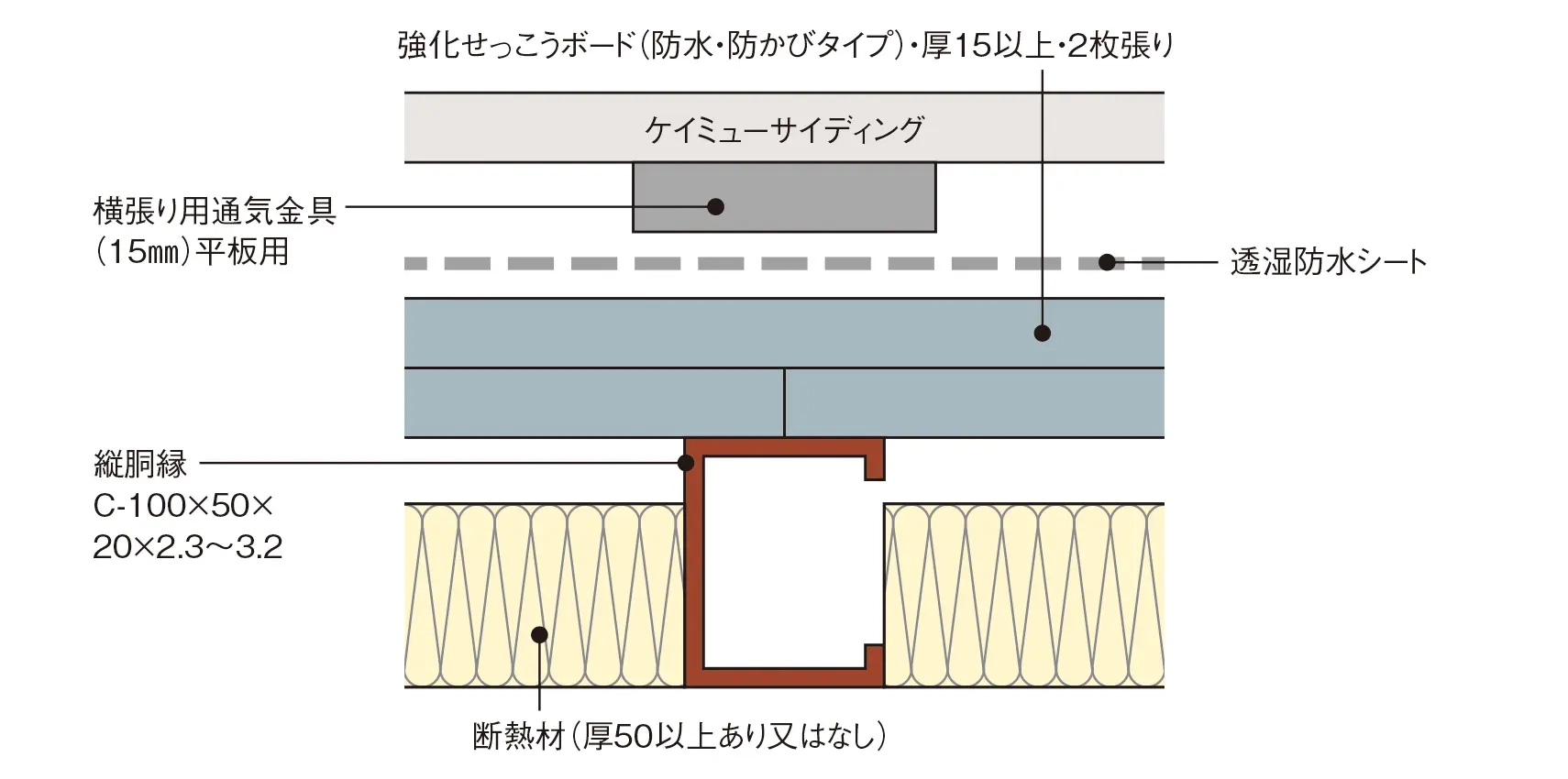

◎柱の水平断面図
［角型鋼］
［1］柱部に胴縁がない場合
［2］柱部に胴縁がある場合
［3］柱部に外装材目地部がある場合
