1時間耐火構造認定｜鉄骨造｜横張り(内装材指定なし)
1時間耐火
個別認定
鉄骨造
内装材指定なし
横張り
レジェール
フラットデザインパネル
ネオロック
フィルテクトN

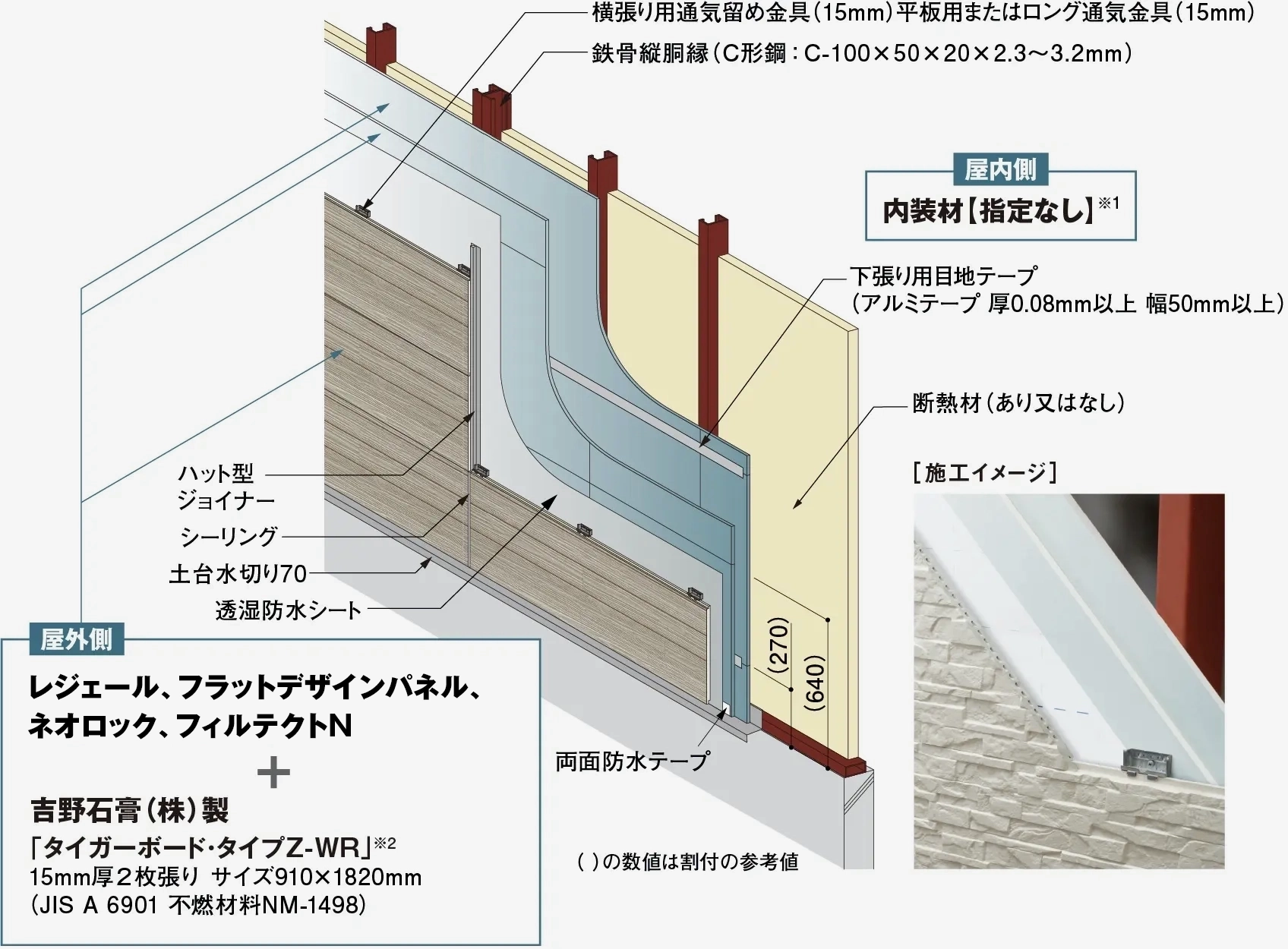

構成図を確認する構成図を閉じる
- ※1 内装仕上げ材を施工される際は、法令（内装制限等）や建築主事判断に従い、設計・施工を行ってください。
- ※2 タイガーボード・タイプZ-WRは防水性･防カビ性を付加していますが、タイガーボード・タイプZ-WRの施工後2週間以内に透湿防水シートを施工してください。「タイガーボード・タイプZ-WR」15mm厚の詳細については、納期も含め、吉野石膏（株）にお問い合わせください。
- ●施工仕様は、横張り・通気金具留め施工に限ります。
外壁（非耐力壁）の1時間耐火構造認定
| 対象外壁材 | 認定番号 | 断熱材 | 認定書 ダウンロード |
|---|---|---|---|
| レジェール フラットデザインパネル ネオロック フィルテクトN |
FP060NE-0203(1) | なし |  |
| FP060NE-0203(2) | あり | |
●梁および柱の合成被覆耐火構造認定も取得しております。
対象外壁材
梁・柱の合成被覆1時間耐火構造認定
| 認定区分 | 対象外壁材 | 認定番号 | 断熱材 | 備考 | 認定書 ダウンロード |
|
|---|---|---|---|---|---|---|
| 梁 | レジェール フラットデザインパネル ネオロック フィルテクトN |
FP060BM-0361（1） | なし | 外壁認定FP060NE-0203（1）とのセット使用に限る | |
|
| FP060BM-0361（2） | あり | 外壁認定FP060NE-0203（2）とのセット使用に限る | |
|||
| 柱 | 角形鋼 | FP060CN-0591（1） | なし | 外壁認定FP060NE-0203（1）とのセット使用に限る | |
|
| FP060CN-0591（2） | あり | 外壁認定FP060NE-0203（2）とのセット使用に限る | |
|||
| H形鋼 | FP060CN-0618（1） | なし | 外壁認定FP060NE-0203（1）とのセット使用に限る | |
||
| FP060CN-0618（2） | あり | 外壁認定FP060NE-0203（2）とのセット使用に限る | |
|||
◎梁の垂直断面図
◎柱の水平断面図
［角型鋼］
［1］柱部に胴縁がない場合
［2］柱部に胴縁がある場合
［3］柱部に外装材目地部がある場合
［H型鋼］
［1］柱部に胴縁がない場合
［2］柱部に胴縁がある場合
［3］柱部に外装材目地部がある場合
