typeM_LAP typeM_FLAT

typeM_LAP 参考納まり図
(外壁・内壁※1

CADデータをダウンロードいただけます。必要なデータ形式をクリックしてください。

※1 内壁の納まりは外壁納まりを参考に施工ください。(内壁の場合は防水紙・透湿防水シートなどは必要ありません。)内壁でシーリングをご使用される場合は4VOC基準適合品をお使いください。
※以下の納まり図は標準設計例になります。個々の納まり設計のための参考としてください。
※商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。

土台との取合い部
(通常施工)
土台との取合い部
(スターター補助部材使用)
軒天部
(見切り縁使用)
軒天部
(シーリング納まり
開口部(縦)
(シーリング納まり
出隅部
開口部(横)
(シーリング納まり
入隅部
(スマート入隅使用)
入隅部
(シーリング納まり
オーバーハング部

typeM_LAP 施工部材 関連商品 部材色味確認PDF

品 名   Gスターター   固定釘32(付属品)※1   リング釘45(脳天釘打ち用)
形 状
品 番 鉄黒 STG62G KL32TM 鉄黒 B8745F743
セメント STG75G セメント B8745F522
錆茶用 STG21G 錆茶用 B8745F1713
灰用 STG62G 灰用 B8745F743
希望小売価格 510円/枚(税抜) 160円/袋(税抜) 460円/袋(税抜)
梱包入数 10枚/梱 66本/袋 40本/袋
材 質 化粧スレート 鉄製溶融亜鉛めっき ステンレス
出荷単位 バラ

※1 本体16枚につき、1袋付属していますが、5袋以上になる場合は5袋分の大袋と混合出荷します。追加で必要の際ご注文ください。

品 名   スーパーKMEWシール   スマート出隅※2   スマート入隅※2
形 状
品 番 鉄黒 B84743 鉄黒 KLGX534 鉄黒 KLGW534
セメント B841810 セメント KLGX535 セメント KLGW535
錆茶用 B84707 錆茶用 KLGX531 錆茶用 KLGW531
灰用 B84743 灰用 KLGX534 灰用 KLGW534
希望小売価格 4,560円/本(税抜) 3,520円/本(税抜) 3,520円/本(税抜)
梱包入数 10本/箱 5本/箱 2本/箱
材 質 変成シリコーン系 塗装ガルバリウム鋼板 塗装ガルバリウム鋼板
出荷単位

※2 スマート出隅・スマート入隅は近似色設定です。サンプル等で事前に色味をご確認ください。

品 名   省施工耐風クリップ   スターター補助部材   ルーフキーパー
形 状
品 番 鉄黒 KLBT35(グレイ) 鉄黒 KLGB832(ブラック) KLBS2(ブラック)
セメント KLBT34(シルバーグレイ) セメント KLGB835(グレー)
錆茶用 KLBT31(ブラウン) 錆茶用 KLGB831(ブラウン)
灰用 KLBT35(グレイ) 灰用 KLGB835(グレー)
希望小売価格 24,360円/箱(税抜) 2,420円/本(税抜) 1,460円/本(税抜)
梱包入数 200個/箱 5本/箱 10本/箱
材 質 SUS301 塗装GLめっき鋼板 変成シリコーン系
出荷単位 バラ
品 名   開口部ノンシーリング部材
アルミ開口見切り縁(上用)   アルミ開口コーナーキャップ   アルミ開口見切り縁(左右・下用)
形 状
品 番 KLGNS152(ブラック) KLGNC52(ブラック) KLGNS252(ブラック)
KLGNS151(ブラウン) KLGNC51(ブラウン) KLGNS251(ブラウン)
KLGNS154(ダークステン) KLGNC54(ダークステン) KLGNS254(ダークステン)
KLGNS159(ホワイト) KLGNC59(ホワイト) KLGNS259(ホワイト)
希望小売価格 4,900円/本(税抜) 1,300円/個(税抜) 4,900円/本(税抜)
梱包入数 2本/箱 4個/箱 2本/箱
材 質 アルミニウム アルミニウム アルミニウム
出荷単位

※窓枠周り等でシーリングを使わないで納める事があります。

品 名   開口部ノンシーリング部材
開口用捨板水切(上用)   開口用捨板水切(下用)
形 状
品 番 KLGNT12 KLGNT22
希望小売価格 2,400円/箱(税抜) 2,640円/箱(税抜)
梱包入数 2枚/箱(左右1枚ずつ) 2枚/箱(左右1枚ずつ)
材 質 塗装GLめっき鋼板 塗装GLめっき鋼板
出荷単位

※窓枠周り等でシーリングを使わないで納める事があります。

★2020年3月2日新発売

その他部材のPDFダウンロード(ご参考:CBウォール工法)

typeM_LAP 防火・準耐火構造認定

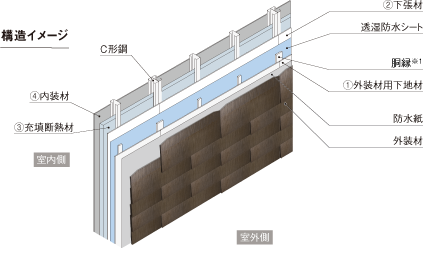

木造軸組(防火構造)の場合

①外装材用下地材   ②構造用面材   ③充填断熱材   ④内装材   認定番号
木質系ボード
●普通合板
 t=9.0mm以上
●コンクリート型枠用合板
 t=12.0mm以上
●構造用合板
 t=9.0mm以上
●OSB(JAS構造用パネル)
 t=11.0mm以上
なし なし せっこうボード
または
強化せっこうボード
(JIS A 6901)
t=12.5mm以上
PC030BE-3804(1)
あり PC030BE-3804(2)
なし あり PC030BE-3804(3)
あり PC030BE-3804(4)
なし あり
鞄本アクア
「アクアフォーム」
厚さ50〜105mm
PC030BE-3805(1)
あり PC030BE-3805(2)
※ 断熱材としてはグラスウールまたはロックウールのみ適用できます。発泡プラスチック断熱材などは適用できません。

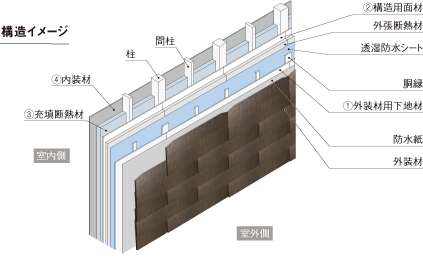

木造軸組(外張断熱工法 防火構造)の場合

①外装材用下地材   外張断熱材   ②構造用面材   ③充填断熱材   ④内装材   認定番号
木質系ボード
●普通合板
 t=9.0mm以上
●コンクリート型枠用合板
 t=12.0mm以上
●構造用合板
 t=9.0mm以上
●OSB(JAS構造用パネル)
 t=11.0mm以上
ポリスチレンフォーム
保温板
厚さ=75mm以下
密度39kg/m3以下
なし なし せっこうボード
または
強化せっこうボード
(JIS A 6901)
t=12.5mm以上
PC030BE-3634-2(1)
あり PC030BE-3634-2(2)
なし あり PC030BE-3634-2(3)
あり PC030BE-3634-2(4)
※ 断熱材としてはグラスウールまたはロックウールのみ適用できます。発泡プラスチック断熱材などは適用できません。

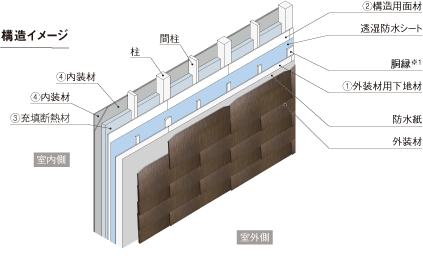

木造枠組(防火構造)の場合

①外装材用下地材   ②構造用面材   ③充填断熱材   ④内装材   認定番号
木質系ボード
●普通合板
 t=9.0mm以上
●コンクリート型枠用合板
 t=12.0mm以上
●構造用合板
 t=9.0mm以上
●OSB(JAS構造用パネル)
 t=11.0mm以上
あり なし せっこうボード
t=9.5mm以上
または
強化せっこうボード
t=12.5mm以上
(JIS A 6901)
PC030BE-2818-2(2)
あり PC030BE-2818-2(4)
※ 断熱材としてはグラスウールまたはロックウールのみ適用できます。発泡プラスチック断熱材などは適用できません。

鉄骨造(防火構造)の場合

①外装材用下地材   ②下張材   ③充填断熱材   ④内装材   認定番号
木質系ボード
●普通合板
 t=9.0mm以上
●コンクリート型枠用合板
 t=12.0mm以上
●構造用合板
 t=9.0mm以上
●OSB(JAS構造用パネル)
 t=11.0mm以上
なし なし せっこうボード
または
強化せっこうボード
(JIS A 6901)
t=12.5mm以上
PC030NE-0227-2(1)
あり PC030NE-0227-2(2)
なし あり PC030NE-0227-2(3)
あり PC030NE-0227-2(4)
※ 断熱材としてはグラスウールまたはロックウールのみ適用できます。発泡プラスチック断熱材などは適用できません。

木造軸組(45分準耐火構造)の場合

①外装材用下地材   ②構造用面材   ③充填断熱材   ④内装材   認定番号
木質系ボード
●普通合板
 t=9.0mm以上
●コンクリート型枠用合板
 t=12.0mm以上
●構造用合板
 t=9.0mm以上
●OSB(JAS構造用パネル)
 t=11.0mm以上
なし なし せっこうボード
または
強化せっこうボード
(JIS A 6901)
厚さは下表参照
QF045BE-1554(1)
あり QF045BE-1554(2)
なし あり QF045BE-1554(3)
あり QF045BE-1554(4)
④内装材の厚さ
下張:せっこうボード t=12.5mm以上、または強化せっこうボード t=12.5mm以上
上張:せっこうボード t=9.5mm以上、または強化せっこうボード t=12.5mm以上
※ 断熱材としてはグラスウールまたはロックウールのみ適用できます。発泡プラスチック断熱材などは適用できません。

木造軸組(1時間準耐火構造)の場合

①外装材用下地材   ②構造用面材   ③充填断熱材   ④内装材   認定番号
木質系ボード
●普通合板
 t=9.0mm以上
●コンクリート型枠用合板
 t=12.0mm以上
●構造用合板
 t=9.0mm以上
●OSB(JAS構造用パネル)
 t=11.0mm以上
強化せっこうボード
(防水、防かびタイプ)
規格:NM-1498、NM-1498-1、
   NM-3964の内、石こう、
   ひる石、ガラス繊維の
   含有率が適合するもの
厚さ:15o以上
なし せっこうボード
または
強化せっこうボード
(JIS A 6901)
T=12.5o以上
2枚張り
QF060BE-1521-1(1)
あり QF060BE-1521-1(2)
※ 断熱材としてはグラスウールまたはロックウールのみ適用できます。発泡プラスチック断熱材などは適用できません。

鉄骨造(1時間耐火構造)の場合

①外装材用下地材   ②構造用面材   ③充填断熱材   ④内装材   認定番号
木質系ボード
●普通合板
 t=9.0mm以上
●コンクリート型枠用合板
 t=12.0mm以上
●構造用合板
 t=9.0mm以上
●OSB(JAS構造用パネル)
 t=11.0mm以上
強化せっこうボード
(防水、防かびタイプ)
規格:NM-1498、NM-1498-1、
   NM-3964の内、石こう、
   ひる石、ガラス繊維の
   含有率が適合するもの
厚さ:21o 2重張り
なし 指定なし FP060NE-0254(1)
あり FP060NE-0254(2)
※ 断熱材としてはグラスウールまたはロックウールのみ適用できます。発泡プラスチック断熱材などは適用できません。

typeM_FLAT 参考納まり図
(接着剤張り)

CADデータをダウンロードいただけます。必要なデータ形式をクリックしてください。

※以下の納まり図は標準設計例になります。個々の納まり設計のための参考としてください。
※商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。

床との取合い部
天井との取合い部
一般部
出隅部
入隅部

※施工に適した下地:せっこうボード(9.5mm厚以上)、合板(9mm厚以上)、ケイ酸カルシウム板(比重1.0以上、6mm厚以上)、モルタル

参考目地仕上げ

目地空き仕上げ
(目地幅1mm)
  目地空き仕上げ
(目地幅5mm)
  目地埋め
仕上げ
※目地材が基材表面に付着しますので、目地詰めの際は、養生テープ等で保護してから、目地材を充填するようにしてください。

SOLIDO typeM_FLAT用接着剤

品 名   タイルエースPro(製造:セメダイン株式会社)
形 状 色「グレー、ブラック、ホワイト」JIS A 5548タイプT、JIS A 5557
ケイミュー発注品番 KLTAG
ケイミュー販売
希望小売価格
4,000円/本(税抜)
梱包入数・出荷単位 9本/箱(出荷単位:バラ)
主成分 一液形変成シリコーン樹脂系接着剤
適用下地 石膏ボード、合板(T類合板)、ケイ酸カルシウム板(比重1.0以上)、モルタル
シックハウス対応 F☆☆☆☆、JAIA 4VOC基準適合
容 量 2kg/本
標準塗布量 3mmクシ目(内壁) 平滑下地1.5〜1.9kg/m2
接着可能環境温度 5〜35℃

● タイルエースProはセメダイン(株)の商品として通常販売されている商品です。
  ケイミュー取り扱い品とは品番・価格が異なりますのでご注意ください。
 【セメダイン設定色・品番】 グレー(RE-452)・ホワイト(RE-459)・ブラック(RE-473)
