データダウンロード

SOLIDO typeF coffeeデータダウンロード

各データのダウンロードは
こちらから行えます。
+マークをクリックすると
詳細をご覧いただけます。

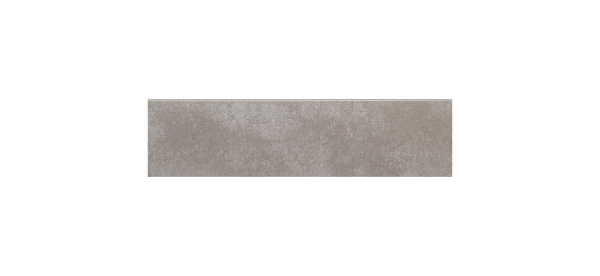

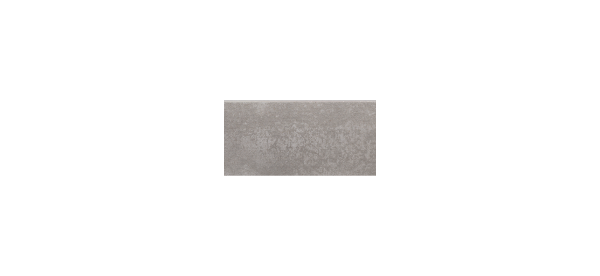

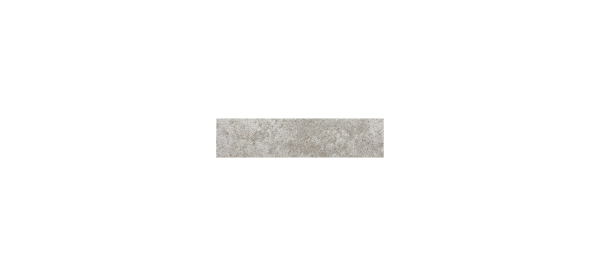

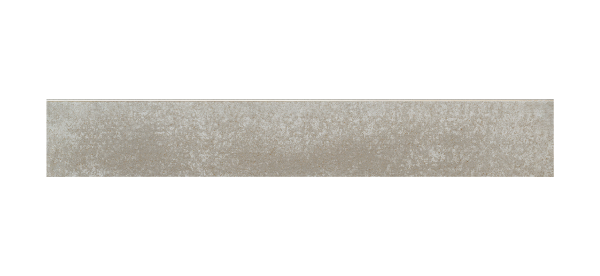

商 品 画 像JPG

商品画像データのダウンロードサービスを
行なっております。
画像下のボタンをクリックすると
ダウンロードが開始されます。

※データは全てJPEG(RGB)形式で、
ダウンロード時はZIP形式に圧縮されています。
※お客様のPC環境により実物とは色が異なります。
現物の商品サンプルなどでお確かめください。

一括ダウンロード(9.7MB)

参 考 納 ま り 図
DXFDWGPDF

下記のボタンをクリックすると
ダウンロード可能なCADデータとPDFを
ご覧いただけます。

工法の種類(金具工法、接着工法)と
下地の種類 (木造下地、LGS下地、鉄骨下地)を
選択いただき、
ご希望の納まり図の
ダウンロードボタンを押してください。

参考納まり図

推 奨 施 工 法PDF

SOLIDO typeF coffee/SOLIDO typeF shirasuの
推奨施工法をご覧いただけます。

推 奨 施 工 法 (PDF)

不 燃 材 料 認 定 資 料PDFダウンロードには、お客様番号の取得が必要になります

ケイミュー のWEBサイトにてダウンロードが可能です。
認定書をダウンロードするには、ケイミューお客様番号の取得が必要になります。

不燃材料認定資料ダウンロードページへ

商 品 仕 様PDF

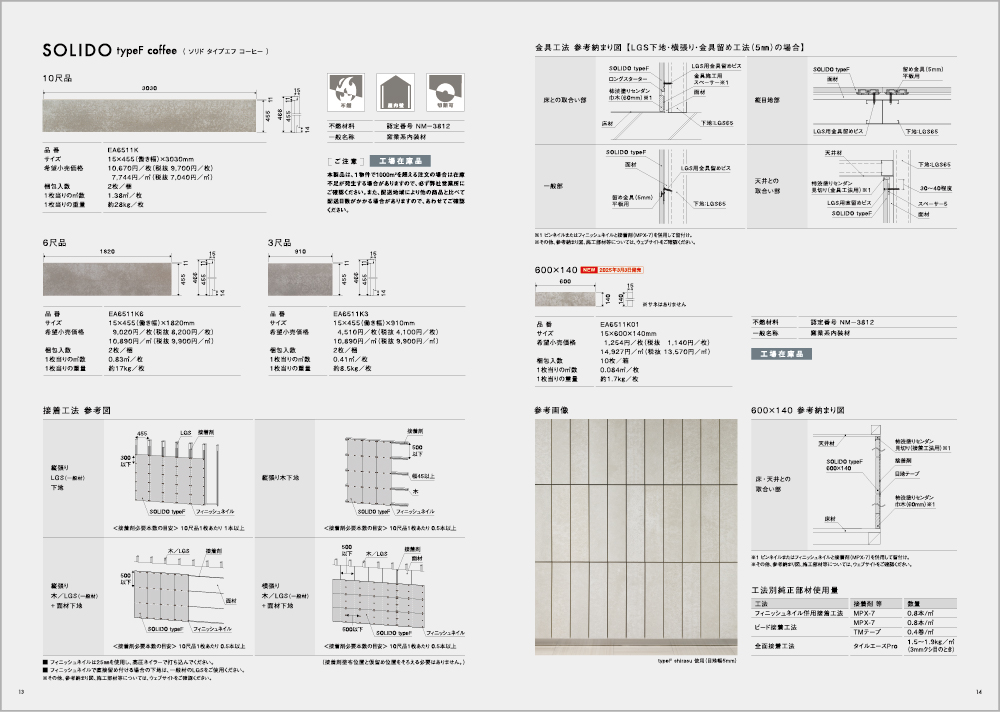

SOLIDO typeF coffee カタログp11〜p14の
PDFデータのダウンロードサービスを行っております。

商 品 仕 様 (PDF)

ご 採 用 に あ た りPDF

SOLIDO typeF coffee カタログp13〜p14 の
PDFデータのダウンロードサービスを行っております。

ご 採 用 に あ た り(PDF)

カ タ ロ グPDF

SOLIDO typeF coffee カタログをご覧いただけます。 ※カタらボ(外部リンク先)へアクセスします。

カ タ ロ グ (PDF)

SOLIDO typeF shirasuデータダウンロード

各データのダウンロードは
こちらから行えます。
+マークをクリックすると
詳細をご覧いただけます。

商 品 画 像JPG

商品画像データのダウンロードサービスを
行なっております。
画像下のボタンをクリックすると
ダウンロードが開始されます。

※データは全てJPEG(RGB)形式で、
ダウンロード時はZIP形式に圧縮されています。
※お客様のPC環境により実物とは色が異なります。
現物の商品サンプルなどでお確かめください。

一括ダウンロード(12.7MB)

参 考 納 ま り 図
DXFDWGPDF

下記のボタンをクリックすると
ダウンロード可能なCADデータとPDFを
ご覧いただけます。

工法の種類(金具工法、接着工法)と
下地の種類 (木造下地、LGS下地、鉄骨下地)を
選択いただき、
ご希望の納まり図の
ダウンロードボタンを押してください。

参考納まり図

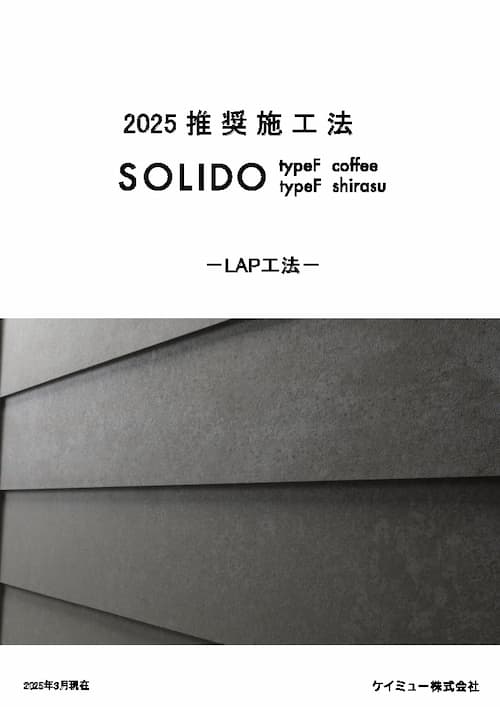

推 奨 施 工 法PDF

SOLIDO typeF coffee/SOLIDO typeF shirasuの
推奨施工法をご覧いただけます。

推 奨 施 工 法 (PDF)

不 燃 材 料 認 定 資 料PDFダウンロードには、お客様番号の取得が必要になります

ケイミュー のWEBサイトにてダウンロードが可能です。
認定書をダウンロードするには、ケイミューお客様番号の取得が必要になります。

不燃材料認定資料ダウンロードページへ

商 品 仕 様PDF

SOLIDO typeF shirasu カタログp07〜p10の
PDFデータのダウンロードサービスを行っております。

商 品 仕 様 (PDF)

ご 採 用 に あ た りPDF

SOLIDO typeF shirasu カタログp09〜p10 の
PDFデータのダウンロードサービスを行っております。

ご 採 用 に あ た り(PDF)

カ タ ロ グPDF

SOLIDO typeF shirasu カタログをご覧いただけます。 ※カタらボ(外部リンク先)へアクセスします。

カ タ ロ グ (PDF)

SOLIDO typeM_LAPデータダウンロード

各データのダウンロードは
こちらから行えます。
+マークをクリックすると
詳細をご覧いただけます。

商 品 画 像JPG

商品画像データのダウンロードサービスを
行なっております。
画像下のボタンをクリックすると
ダウンロードが開始されます。

※データは全てJPEG(RGB)形式で、
ダウンロード時はZIP形式に圧縮されています。
※お客様のPC環境により実物とは色が異なります。
現物の商品サンプルなどでお確かめください。

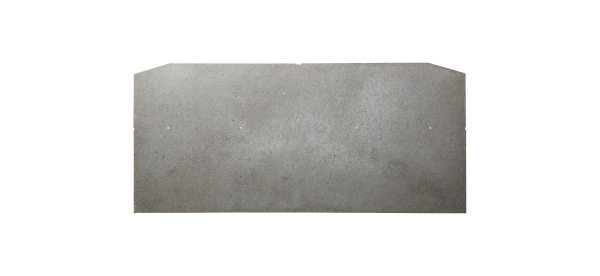

本体 910×182mm(5.5mm厚)
ダウンロードデータには、商品本体CG用(シームレス加工)も入っています。
一括ダウンロード(49.7MB)

参 考 納 ま り 図
DXFDWGPDF

下記のボタンをクリックすると
ダウンロード可能なCADデータとPDFを
ご覧いただけます。

参考納まり図

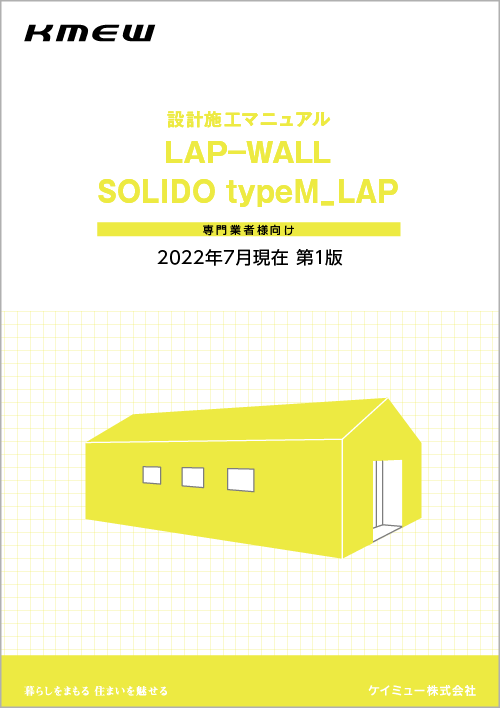

設計施工マニュアルPDF

SOLIDO typeM_LAPの設計施工マニュアルをご覧いただけます。 ※カタらボ(外部リンク先)へアクセスします。

設計施工マニュアル(PDF)

施 工 説 明 動 画(CB ウォール工法/
SOLIDO typeM_LAP 施工手順)

こちらから SOLIDO typeM_LAP の
推奨施工法手順動画をご覧いただけます。

施 工 説 明 動 画

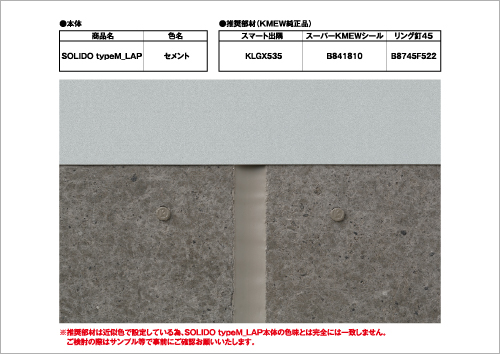

部 材 色 味 確 認 PDF

こちらから
SOLIDO typeM_LAP商品本体と
推奨部材(ケイミュー純正品)の
・スマート出隅
・スーパーKMEWシール
・リング釘45の色味確認PDF画像データをご覧いただけます。

部 材 色 味 確 認(PDF)

不 燃 材 料 認 定 資 料PDFリンク先にてダウンロードが可能です
ダウンロードには、お客様番号の取得が必要になります

ケイミュー のWEBサイトにてダウンロードが可能です。
認定書をダウンロードするには、ケイミューお客様番号の取得が必要になります。

不燃材料認定資料ダウンロードページへ

防火・準耐火構造認定資料PDFリンク先にてダウンロードが可能です
ダウンロードには、お客様番号の取得が必要になります

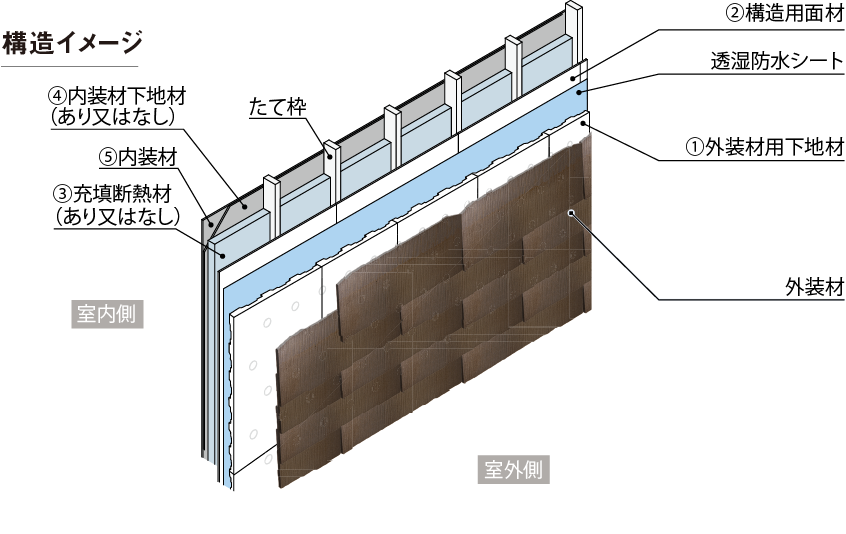

typeM_LAP 防火・準耐火構造認定

ケイミュー のWEBサイトにてダウンロードが可能です。
認定書をダウンロードするには、
ケイミューお客様番号の取得が必要になります。

木造軸組(防火構造)の場合

認定書ダウンロードページへ

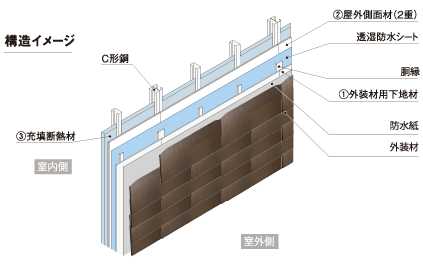

①外装材用下地材 ②構造用面材 ③充填断熱材 ④内装材 認定番号
木質系ボード
●普通合板
 t=9.0mm以上
●コンクリート型枠用合板
 t=12.0mm以上
●構造用合板
 t=9.0mm以上
●OSB(JAS構造用パネル)
 t=11.0mm以上
なし なし せっこうボード
または
強化せっこうボード
(JIS A 6901)
t=12.5mm以上
PC030BE-3804(1)
あり PC030BE-3804(2)
なし 無機系 PC030BE-3804(3)
あり PC030BE-3804(4)
なし あり
鞄本アクア「アクアフォーム」
厚さ50〜105mm
PC030BE-3805(1)
あり PC030BE-3805(2)

※ 充てん断熱材としてはグラスウールまたはロックウールのみ適用できます。発泡プラスチック断熱材などは適用できません。

木造軸組(外張断熱工法 防火構造)の場合

認定書ダウンロードページへ
①外装材用下地材 外張断熱材 ②構造用面材 ③充填断熱材 ④内装材 認定番号
木質系ボード
●普通合板
 t=9.0mm以上
●コンクリート型枠用合板
 t=12.0mm以上
●構造用合板
 t=9.0mm以上
●OSB(JAS構造用パネル)
 t=11.0mm以上
ポリスチレンフォーム
保温板
厚さ=75mm以下
密度39kg/m3以下
なし なし せっこうボード
または
強化せっこうボード
(JIS A 6901)
t=12.5mm以上
PC030BE-3634-2(1)
あり PC030BE-3634-2(2)
なし あり PC030BE-3634-2(3)
あり PC030BE-3634-2(4)

※ 断熱材としてはグラスウールまたはロックウールのみ適用できます。発泡プラスチック断熱材などは適用できません。

木造枠組(防火構造)の場合

認定書ダウンロードページへ
①外装材用下地材 ②構造用面材 ③充填断熱材 ④内装材 認定番号
木質系ボード
●普通合板
 t=9.0mm以上
●コンクリート型枠用合板
 t=12.0mm以上
●構造用合板
 t=9.0mm以上
●OSB(JAS構造用パネル)
 t=11.0mm以上
あり なし せっこうボード
t=9.5mm以上
または
強化せっこうボード
t=12.5mm以上
(JIS A 6901)
PC030BE-2818-2(2)
あり PC030BE-2818-2(4)

※ 断熱材としてはグラスウールまたはロックウールのみ適用できます。発泡プラスチック断熱材などは適用できません。

鉄骨造(防火構造)の場合

認定書ダウンロードページへ
①外装材用下地材 ②下張材 ③充填断熱材 ④内装材 認定番号
木質系ボード
●普通合板
 t=9.0mm以上
●コンクリート型枠用合板
 t=12.0mm以上
●構造用合板
 t=9.0mm以上
●OSB(JAS構造用パネル)
 t=11.0mm以上
なし なし せっこうボード
または
強化せっこうボード
(JIS A 6901)
t=12.5mm以上
PC030NE-0227-2(1)
あり PC030NE-0227-2(2)
なし あり PC030NE-0227-2(3)
あり PC030NE-0227-2(4)

※ 断熱材としてはグラスウールまたはロックウールのみ適用できます。発泡プラスチック断熱材などは適用できません。

木造軸組(45分準耐火構造)の場合

認定書ダウンロードページへ
①外装材用下地材 ②構造用面材 ③充填断熱材 ④内装材 認定番号
木質系ボード
●普通合板
 t=9.0mm以上
●コンクリート型枠用合板
 t=12.0mm以上
●構造用合板
 t=9.0mm以上
●OSB(JAS構造用パネル)
 t=11.0mm以上
なし なし せっこうボード
または
強化せっこうボード
(JIS A 6901)
厚さは下表参照
QF045BE-1554(1)
あり QF045BE-1554(2)
なし あり QF045BE-1554(3)
あり QF045BE-1554(4)
④内装材の厚さ
下張:せっこうボード t=12.5mm以上、または強化せっこうボード t=12.5mm以上
上張:せっこうボード t=9.5mm以上、または強化せっこうボード t=12.5mm以上

※ 断熱材としてはグラスウールまたはロックウールのみ適用できます。発泡プラスチック断熱材などは適用できません。

木造軸組(1時間準耐火構造)の場合

認定書ダウンロードページへ
①外装材用下地材 ②構造用面材 ③充填断熱材 ④内装材 認定番号
木質系ボード
●普通合板
 t=9.0mm以上
●コンクリート型枠用合板
 t=12.0mm以上
●構造用合板
 t=9.0mm以上
●OSB(JAS構造用パネル)
 t=11.0mm以上
強化せっこうボード
(防水、防かびタイプ)
規格:NM-1498、NM-1498-1、
   NM-3964の内、石こう、
   ひる石、ガラス繊維の
   含有率が適合するもの
厚さ:15o以上
なし せっこうボード
または
強化せっこうボード
(JIS A 6901)
T=12.5o以上
2枚張り
QF060BE-1521-1(1)
あり QF060BE-1521-1(2)

※ 断熱材としてはグラスウールまたはロックウールのみ適用できます。発泡プラスチック断熱材などは適用できません。

鉄骨造(1時間耐火構造)の場合

認定書ダウンロードページへ
①外装材用下地材 ②構造用面材 ③充填断熱材 ④内装材 認定番号
木質系ボード
●普通合板
 t=9.0mm以上
●コンクリート型枠用合板
 t=12.0mm以上
●構造用合板
 t=9.0mm以上
●OSB(JAS構造用パネル)
 t=11.0mm以上
強化せっこうボード
(防水、防かびタイプ)
規格:NM-1498、NM-1498-1、
   NM-3964の内、石こう、
   ひる石、ガラス繊維の
   含有率が適合するもの
厚さ:21o 2重張り
なし 指定なし FP060NE-0254(1)
あり FP060NE-0254(2)

※ 断熱材としてはグラスウールまたはロックウールのみ適用できます。発泡プラスチック断熱材などは適用できません。

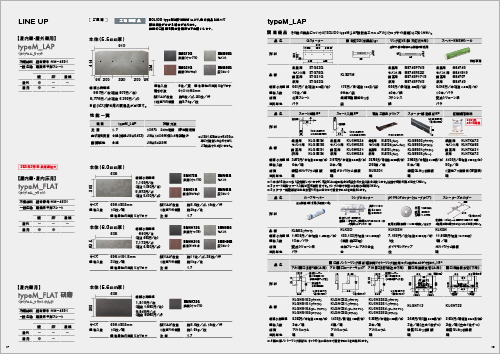

商 品 仕 様PDF

SOLIDO typeM_LAP/FLATカタログp17〜p22 の
PDFデータのダウンロードサービスを行っております。
下記のボタンを押すとダウンロードが開始されます。

商 品 仕 様 (PDF)

ご 採 用 に あ た りPDF

SOLIDO typeM_LAP/FLATカタログp20〜p22 の
PDFデータのダウンロードサービスを行っております。
下記のボタンを押すとダウンロードが開始されます。

ご 採 用 に あ た り(PDF)

カ タ ロ グPDF

SOLIDO typeM_LAP/FLATカタログをご覧いただけます。 ※カタらボ(外部リンク先)へアクセスします。

カ タ ロ グ (PDF)

SOLIDO typeM_FLATデータダウンロード

各データのダウンロードは
こちらから行えます。
+マークをクリックすると
詳細をご覧いただけます。

商 品 画 像JPG

商品画像データのダウンロードサービスを
行なっております。
画像下のボタンをクリックすると
ダウンロードが開始されます。

※データは全てJPEG(RGB)形式で、
ダウンロード時はZIP形式に圧縮されています。
※お客様のPC環境により実物とは色が異なります。
現物の商品サンプルなどでお確かめください。

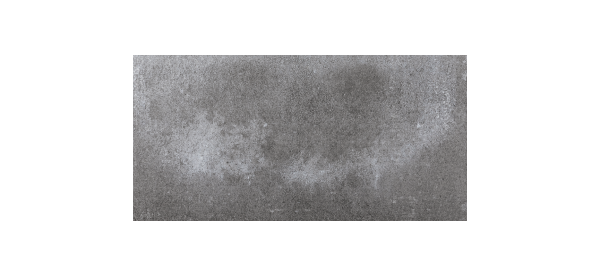

本体 606×303mm(6.0mm厚)
一括ダウンロード(23.7MB)

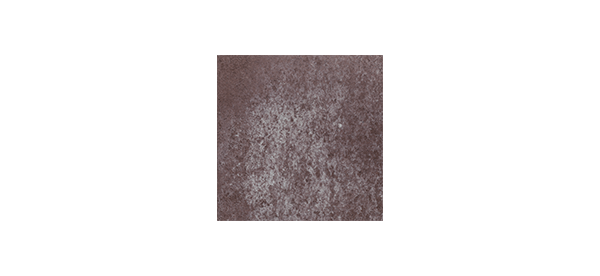

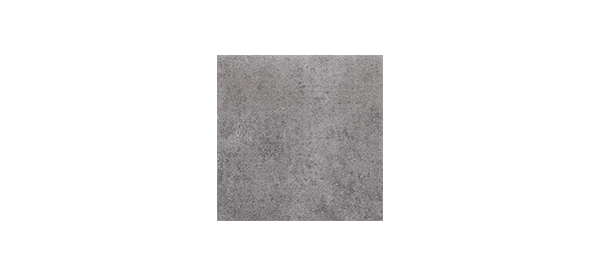

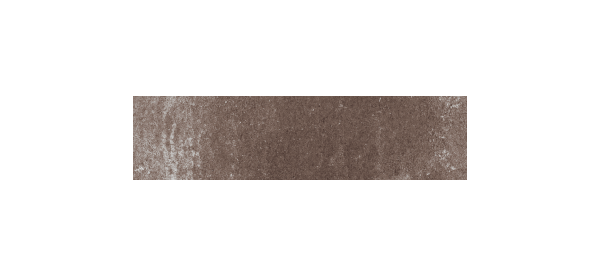

本 体 606×151.5mm(6.0mm厚)
一括ダウンロード(4.8MB)

参 考 納 ま り 図
DXFDWGPDF

下記のボタンをクリックすると
ダウンロード可能なCADデータとPDFを
ご覧いただけます。

参考納まり図

推 奨 施 工 法PDF

SOLIDO typeM_FLAT/SOLIDO typeM_FLAT研磨の
推奨施工法をご覧いただけます。

推 奨 施 工 法 (PDF)

推 奨 施 工 手 順 動 画

こちらからSOLIDO typeM_FLATの
推奨施工法手順動画をご覧いただけます。

施 工 説 明 動 画

不 燃 材 料 認 定 資 料PDFダウンロードには、お客様番号の取得が必要になります

ケイミュー のWEBサイトにてダウンロードが可能です。
認定書をダウンロードするには、ケイミューお客様番号の取得が必要になります。

不燃材料認定資料ダウンロードページへ

商 品 仕 様PDF

SOLIDO typeM_LAP/FLATカタログp17〜p22 の
PDFデータのダウンロードサービスを行っております。
下記のボタンを押すとダウンロードが開始されます。

商 品 仕 様 (PDF)

ご 採 用 に あ た りPDF

SOLIDO typeM_LAP/FLATカタログp20〜p22 の
PDFデータのダウンロードサービスを行っております。
下記のボタンを押すとダウンロードが開始されます。

ご 採 用 に あ た り(PDF)

カ タ ロ グPDF

SOLIDO typeM_LAP/FLATカタログをご覧いただけます。 ※カタらボ(外部リンク先)へアクセスします。

カ タ ロ グ (PDF)

SOLIDO typeM_FLAT 研磨 データダウンロード

各データのダウンロードは
こちらから行えます。
+マークをクリックすると
詳細をご覧いただけます。

商 品 画 像JPG

商品画像データのダウンロードサービスを
行なっております。
画像下のボタンをクリックすると
ダウンロードが開始されます。

※データは全てJPEG(RGB)形式で、
ダウンロード時はZIP形式に圧縮されています。
※お客様のPC環境により実物とは色が異なります。
現物の商品サンプルなどでお確かめください。

本体 606×303mm(5.6mm厚)

参 考 納 ま り 図
DXFDWGPDF

下記のボタンをクリックすると
ダウンロード可能なCADデータとPDFを
ご覧いただけます。

参考納まり図

推 奨 施 工 法PDF

SOLIDO typeM_FLAT/SOLIDO typeM_FLAT研磨の
推奨施工法をご覧いただけます。

推 奨 施 工 法 (PDF)

推 奨 施 工 手 順 動 画

こちらからSOLIDO typeM_FLATの
推奨施工法手順動画をご覧いただけます。

施 工 説 明 動 画

不 燃 材 料 認 定 資 料PDFダウンロードには、お客様番号の取得が必要になります

ケイミュー のWEBサイトにてダウンロードが可能です。
認定書をダウンロードするには、ケイミューお客様番号の取得が必要になります。

不燃材料認定資料ダウンロードページへ

商 品 仕 様PDF

SOLIDO typeM_LAP/FLATカタログp17〜p22 の
PDFデータのダウンロードサービスを行っております。
下記のボタンを押すとダウンロードが開始されます。

商 品 仕 様 (PDF)

ご 採 用 に あ た りPDF

SOLIDO typeM_LAP/FLATカタログp20〜p22 の
PDFデータのダウンロードサービスを行っております。
下記のボタンを押すとダウンロードが開始されます。

ご 採 用 に あ た り(PDF)

カ タ ロ グPDF

SOLIDO typeM_LAP/FLATカタログをご覧いただけます。 ※カタらボ(外部リンク先)へアクセスします。

カ タ ロ グ (PDF)
